| Место происхождения: | Hefei, Аньхой, Китай |
|---|---|
| Фирменное наименование: | Jingpu Brand |
| Сертификация: | CE,ROHS,ISO9001,ISO13485,UL |
| Номер модели: | MFP |
| Количество мин заказа: | 1000 |
| Цена: | USD 0.1-5 /PCS |
| Упаковывая детали: | Упаковка коробки |
| Время доставки: | 2-7days |
| Условия оплаты: | L/C, T/T, западное соединение |
| Поставка способности: | 200 миллионов в год |
| Путь установить: | Вводить | Воспринимать путь: | Сопротивление |
|---|---|---|---|
| Тип выходного сигнала: | Сетноой-аналогов тип | Материал: | Керамика |
| Измерять диэлектрик: | Температура | Код IP: | IP64 |
| Пакет перехода: | Упаковка коробки | Возникновение: | черный |
| Гарантия: | 2 лет | обслуживание После-продажи: | Проверка качества |
| Обломок: | Термистор NTC | Изготовление на заказ: | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| Рабочая температура: | -40℃~150℃ | Значение сопротивления: | Таможня |
| Значение b: | Таможня | Доставка: | Доставка, воздух, или срочное |
| Провод: | PVC, тефлон, изоляция эмали | Свободный образец: | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| Выделить: | Датчик температуры батареи EV,Черный датчик температуры NTC |
||
Датчик температуры батареи Ev для крышек батареи и распределения силы
Краткая инструкция:
Деталь датчик температуры батареи EV. Соответствующее для измерения температуры поверхности. Типичное применение включает систему управления батареи в автомобиле EV. Датчик температуры батареи EV состоит из термистора обломока NTC установил в бирке отверстии (волочении кольца), с изолированным гибким проводом (изолированным проводом UL4411 125℃ & UL4413 150℃ XLPE) и терминалами. Одно значение стандартного сопротивления и бета значение: R25℃= 10kΩ и B25/85=3435k.
Особенности:
Исполните для стандарта ROHS
Температурная амплитуда рабочей температуры: -40℃~125℃ (UL4411 22AWG)
Температурная амплитуда рабочей температуры: -40℃~150℃ (UL4413 22AWG)
Хороший и долгосрочная стабильность
Чувствительный элемент электрически изолированный от бирки
Отверстии для приспособления M3, размеров винта M4/M5
Применение:
Шинопроводы EV/HEV
Крышки батареи
Распределение силы
Структура и размеры:
Детальные параметры:
| Rec. на 25℃ (kΩ) | Бета значение | (В воздухе) Pmax (mW) | δ (mW/℃) | термальное τ константы времени (sec.) | Температурная амплитуда рабочей температуры TL-TH (℃) | Полная длина L (mm) |
| 1 | B25/85=3435 | Approx.60 | / | / | -40℃~150℃ | 500~2000 |
| 1,5 | B25/50=3850 | |||||
| 1,5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2,08 | B25/85=3580 | |||||
| 2,2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |

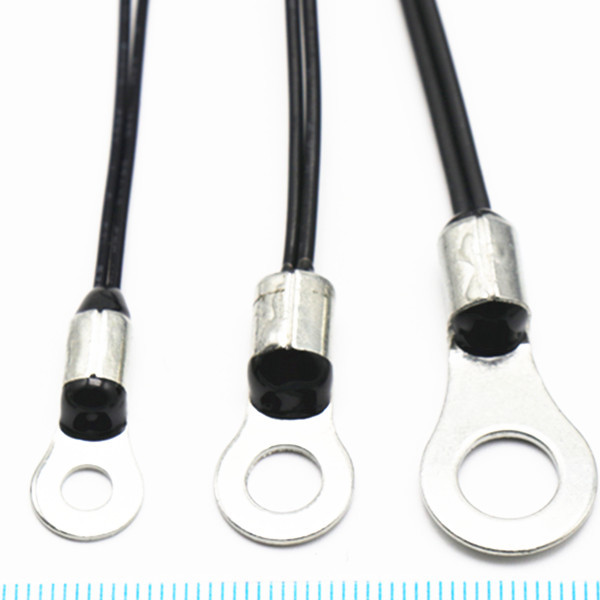

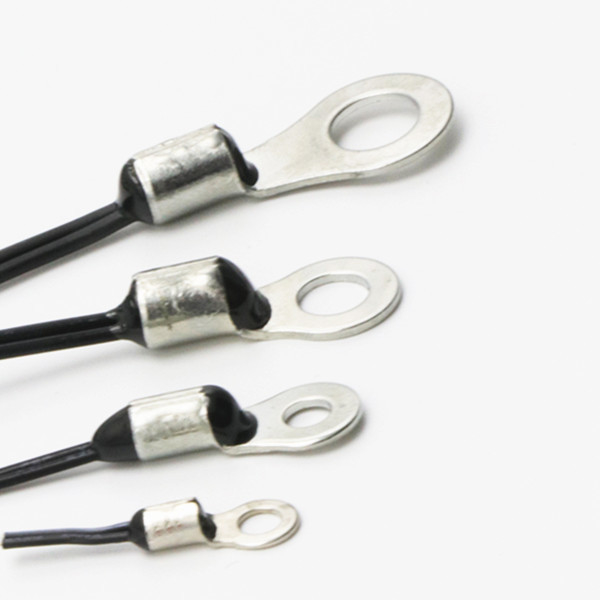

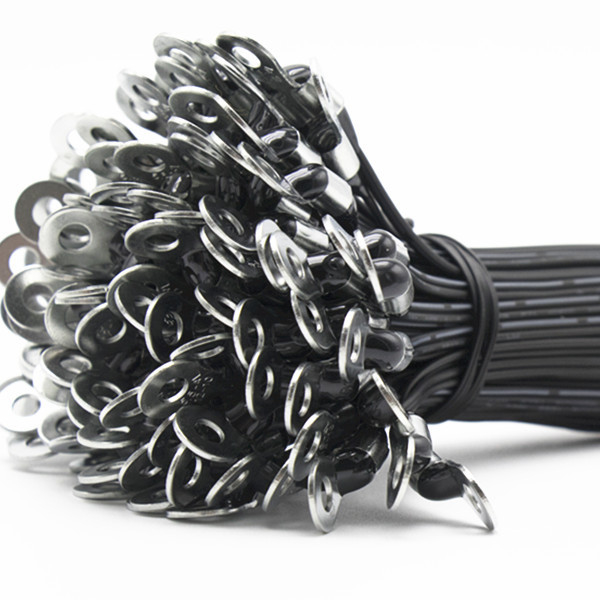

Изображение продукта:
Стандартный паковать (внутренняя упаковка): 1pcs~100pcs/polybag
Извещение о деятельности
1. применение: Измерение и управление температуры;
2. Настоящий пропускать через NTC проконтролирован внутри ряд Pmax для избежания ошибки измерения причиненной само-топлением компонента.
3. Избегите удара избыточного тепла, дуновение горячего воздуха побить наиболее меньше 30mm к зонду в случае если потребность трубки предохранения от сокращения жары быть прикрепленным.
4. температура хранения -10℃~40℃, ≤75%RH; Избегите в коррозионном газе и sunlit окружающей среде; После открытия пакета, для этого нужно быть загерметизированным снова.
5. Согласно структуре стеклянного термистора покрытия NTC, когда пользователь установит, избежать головы эпоксидной смолы подвергл слишком много растяжимой силы и гнуть сила от подводящего провода, подводящий провод будет проконтролирована на место изгиба или точка усилий на подводящем проводе 6mm или под герметизируя головой. Для того НОП не ушибить обломок, приводящ в перемещаться сопротивления и даже открытая цепи, esepcially когда компонент будет нагрет.
