| Место происхождения: | Hefei, Аньхой, Китай |
|---|---|
| Фирменное наименование: | Jingpu Brand |
| Сертификация: | CE,ROHS,ISO |
| Номер модели: | MF5A-1 |
| Количество мин заказа: | 1000 |
| Цена: | USD 0.1-5 /PCS |
| Упаковывая детали: | Упаковка коробки |
| Время доставки: | 2-7days |
| Условия оплаты: | L/C, T/T, западное соединение |
| Поставка способности: | 200 миллионов в год |
| Путь установить: | Вводить | Воспринимать путь: | Сопротивление |
|---|---|---|---|
| Тип выходного сигнала: | Сетноой-аналогов тип | Материал: | Керамика |
| Измерять диэлектрик: | Температура | Код IP: | IP64 |
| Пакет перехода: | Упаковка коробки | Возникновение: | Черный |
| Гарантия: | 2 лет | обслуживание После-продажи: | Проверка качества |
| Изготовление на заказ: | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ | Рабочая температура: | -40℃~125℃ |
| Значение сопротивления: | таможня | Значение b: | таможня |
| Доставка: | Доставка, воздух, или срочное | Провод: | PVC, тефлон, изоляция эмали |
| Выделить: | Термистор 10k UAV Ntc,Беспилотный воздушный термистор 10k Ntc корабля,Термистор 3435k Ntc |
||

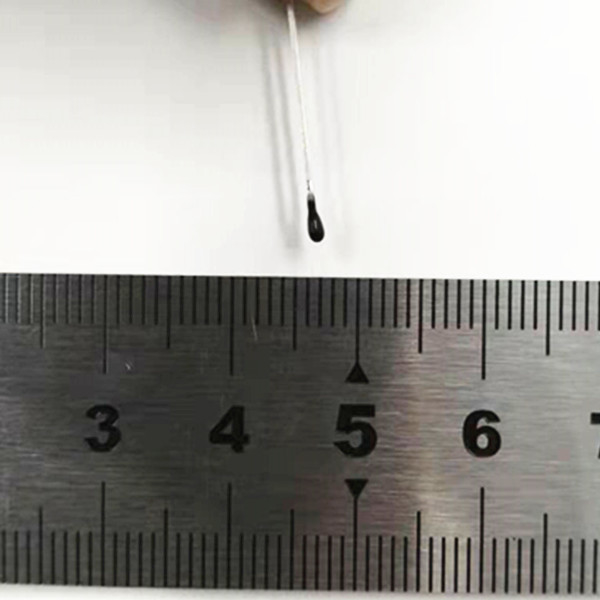

Термистор Ntc для беспилотных воздушных корабля или UAV 10k 3435k
Краткое примечание:
(Для UAVs) термистор серии MF5A-1 покрытый эпоксидной смолой NTC произведен CO. сенсорной техники Hefei Jingpu, LTD. Он состоит из носящих значок полицейского стальных проводов, сваренного обломока NTC и эпоксидной смолы. Датчик отличает: простая, практически, высокая точность. Опционные ряды сопротивления от 0,3 kω к kω 2000, и бета ряды от 2500K к 4500K. Эти эпоксидн-покрытые термисторы NTC широко использованы в бытовых техниках, автомобилях, медицинском оборудовании, электрических инструментах, и больше.
Особенности:
•Исполните для стандарта ROHS
•R25=10KΩ±5%, B25/85=3435k±2%
•Работая ряд temp: -40℃~125℃
•Тонкий
Применение:
• Для UAV (беспилотный воздушный корабль)

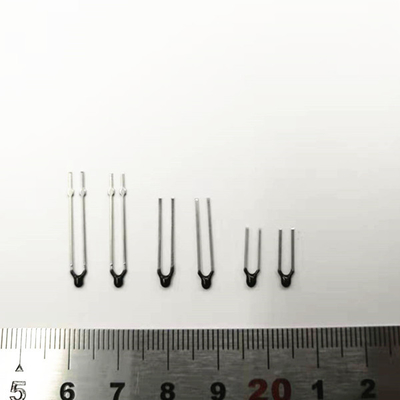

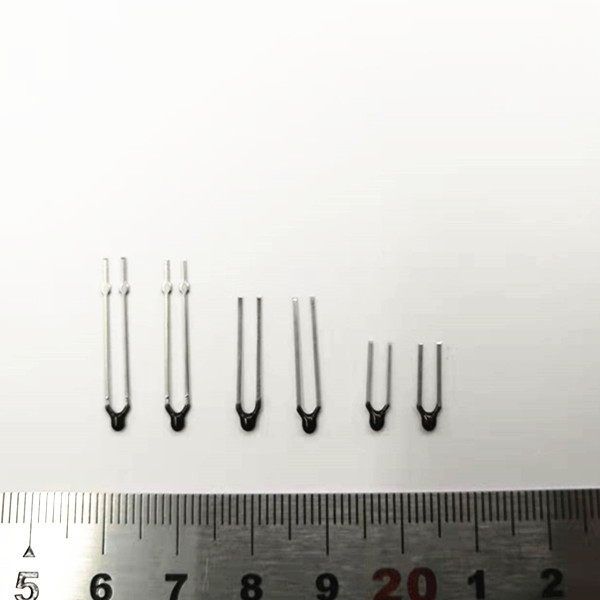

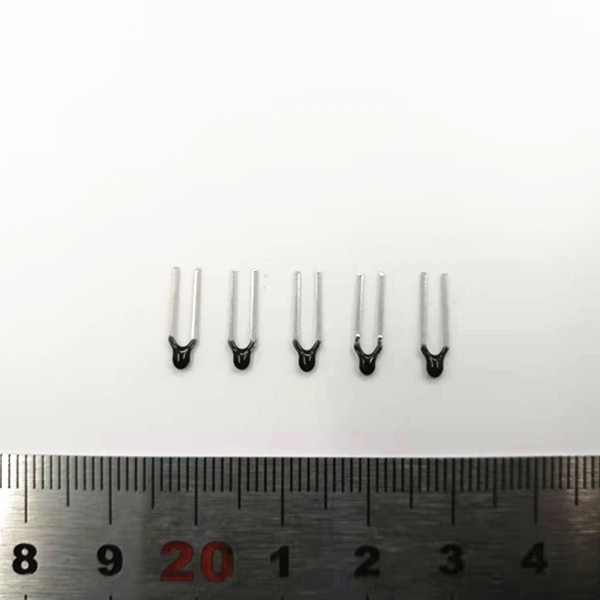

Структура и размеры: (блок: mm)
| Размер зонда | L | L1 | D | H | d1 |
| 2,6*17,5mm | 17.5±1 | 3±1 | Maxφ3.0 | 2,5 | 10 |
| 2,6*19mm | 19±1 | 3±1 | |||
| 2,6*23mm | 23±1 | 3±1 | |||
| 2,6*26mm | 25±1 | 3±1 |
Параметр ссылки:
| Техническая характеристика изделия | Rec. на ℃ t (KΩ) | Бета значение | (В воздухе) Pmax (mW) |
δ (mW/℃) |
термальное τ константы времени (sec.) | Температурная амплитуда рабочей температуры TL-TH (℃) | Полная длина L (mm) |
| A1B212□ 4200A□□□□L19 | R62=20.92 | B25/85=4200 | Approx.3.5 | Approx.0.7 | Max.5.0 | -40~125 | 19 |
| A1A104□ 4132B□□□□L17 | 100 | B25/85=4132 | 17 | ||||
| A1C104□ 4132B□□□□L23 | 100 | B25/85=4132 | 23 | ||||
| A1B332□ 3970F□□□□L25 | R100=3.3 | B25/50=3970 | 26 | ||||
Чертеж продукта:
Стандартный паковать (внутренняя упаковка): 500pcs/polybag
Извещение о деятельности
1. применение: Измерение и управление температуры;
2. Настоящий пропускать через NTC проконтролирован внутри ряд Pmax для избежания ошибки измерения причиненной само-топлением компонента.
3. Избегите удара избыточного тепла, дуновение горячего воздуха побить наиболее меньше 30mm к зонду в случае если потребность трубки предохранения от сокращения жары быть прикрепленным.
4. температура хранения -10℃~40℃, ≤75%RH; Избегите в коррозионном газе и sunlit окружающей среде; После открытия пакета, для этого нужно быть загерметизированным снова.
5. Согласно структуре стеклянного термистора покрытия NTC, когда пользователь установит, избежать головы эпоксидной смолы подвергл слишком много растяжимой силы и гнуть сила от подводящего провода, подводящий провод будет проконтролирована на место изгиба или точка усилий на подводящем проводе 6mm или под герметизируя головой. Для того НОП не ушибить обломок, приводящ в перемещаться сопротивления и даже открытая цепи, особенно когда компонент будет нагрет.
