| Место происхождения: | Аньхой, Китай |
|---|---|
| Фирменное наименование: | JP SENSOR |
| Сертификация: | ISO9001, RoHS |
| Номер модели: | MFP-2A |
| Количество мин заказа: | 1000 частей |
| Цена: | negotiable |
| Упаковывая детали: | Стандартная упаковка |
| Время доставки: | 2 недели |
| Условия оплаты: | L/C, T/T, западное соединение |
| Поставка способности: | 200 миллионов в год |
| СОПРОТИВЛЕНИЕ: | R25℃= 10kΩ | Бета значение: | B25/85=3435k |
|---|---|---|---|
| Температурная амплитуда рабочей температуры: | -40℃~125℃ (UL4411 24AWG) | Применение: | Датчик температуры батареи EV |
| Обломок: | Обломок NTC | Зонд: | Алюминиевый зонд (зонд AL) |
| OEM/odm: | Доступный | Изготовление на заказ: | Поддерживающий |
| Выделить: | Датчик температуры поверхностного монтажа R25,датчик температуры поверхностного монтажа 3435k,датчик температуры типа ntc 10k |
||

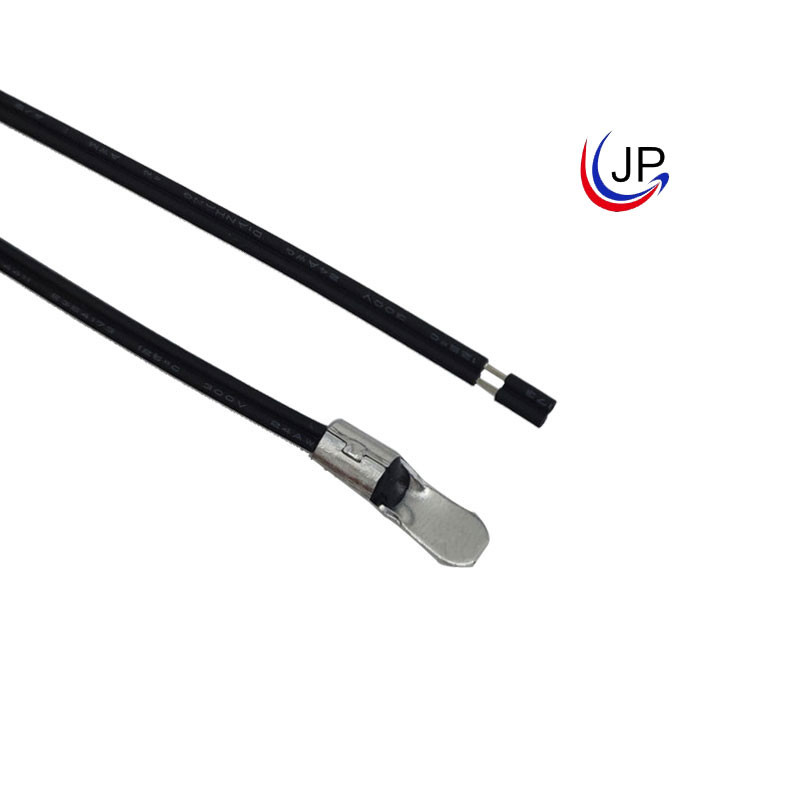

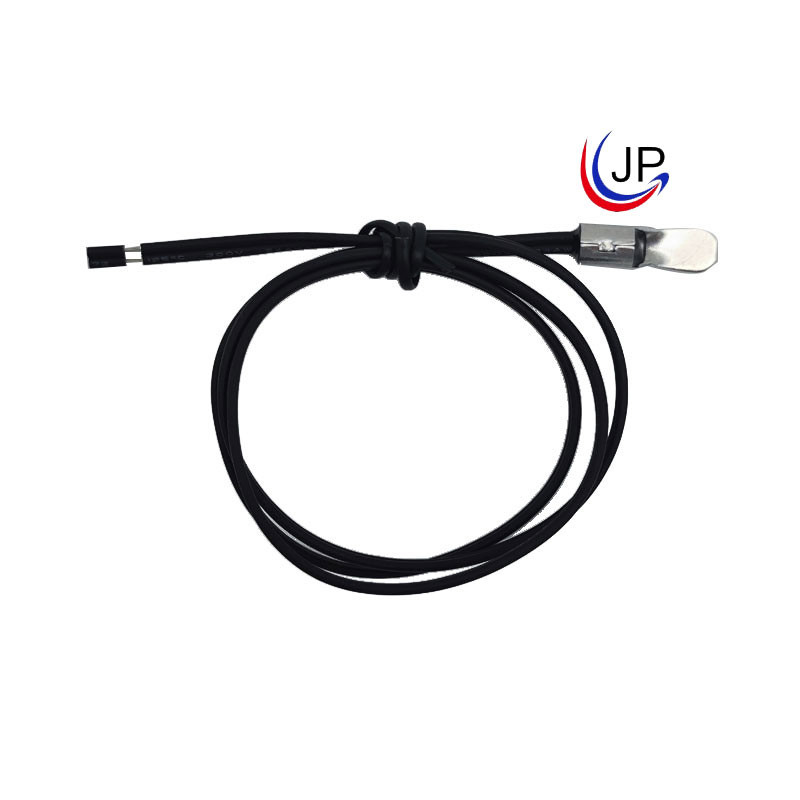

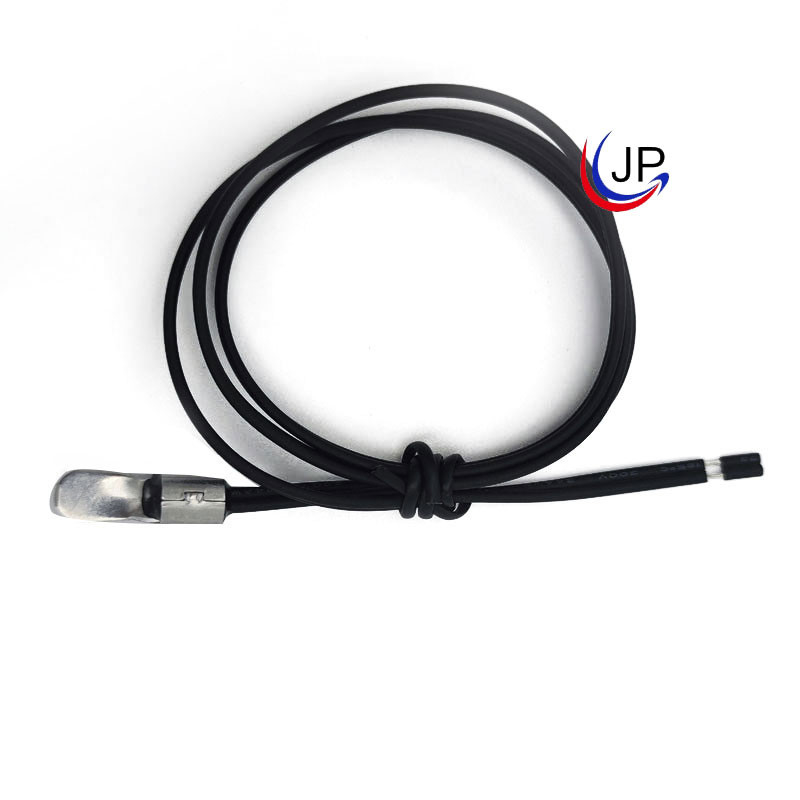

Датчик температуры терминала НТК батареи Р25 10кОм Б25/85 3435К для батареи ЭВ
Краткое введение:
Изделие представляет собой датчик температуры для электрической батареи электромобиля.Типичные приложения включают системы управления батареями в автомобилях EV.Датчик температуры аккумуляторной батареи электромобиля состоит из термистора с NTC-чипом, установленного в алюминиевом зонде (AL-зонд), с изолированным гибким проводом (провод с изоляцией из сшитого полиэтилена UL4411 125 ℃ и UL4413 150 ℃) и клеммами.Одно стандартное значение сопротивления и значение бета: R25℃= 10 кОм и B25/85=3435 кОм.
Функции:
Соответствовать стандарту RoHS
Диапазон рабочих температур: -40℃~125℃ (UL4411 24AWG)
Точные измерения температуры и долговременная стабильность
Хорошая и долгосрочная стабильность
Чувствительный элемент электрически изолирован от метки
Алюминиевый зонд
1500 В переменного тока 1 мА 1 с
Заявление:
Датчик температуры аккумуляторной батареи электромобиля
Структура и размеры:
| Символ | L1 | Б | л | Е | Д | L2 | г |
| RNB5.5-5°尺寸(мм) | 500±30 | 6,0 | 18,5 | 7,0 | 5,5 | 5±1 | 0,8±0,2 |
| НЕТ. | Имя | Спецификация материала | КОЛ-ВО | Примечания |
| 1 | Чип | Термальный чип NTC | 1 | -- |
| 2 | Оболочка | АЛ 5,5*6,0*18,5 | 1 | / |
| 3 | Инкапсуляция | Эпоксидная смола | / | Черный |
| 4 | Кабель | УЛ4411 24АВГ*2К 125℃ | 1 | Черный |
Электрические характеристики:
| 0 | Бета-значение | (В воздухе) Pmax (мВт) | δ(мВт/℃) | Тепловая постоянная времени τ(сек.) | Диапазон рабочих температур TL-TH(℃) | Общая длина Л (мм) |
| 1 | В25/85=3435 | Около 60 | / | / | -20 ℃ ~ 105 ℃ (провод из ПВХ) и -40 ℃ ~ 125 ℃ (тефлон или провод из сшитого полиэтилена) | 100~5000 |
| 1,5 | В25/50=3850 | |||||
| 1,5 | В25/50=3935 | |||||
| 2 | В25/85=3550 | |||||
| 2 | В25/85=3935 | |||||
| 2.08 | В25/85=3580 | |||||
| 2.2 | В25/50=3935 | |||||
| 3 | В25/50=3950 | |||||
| 5 | В25/50=3470 | |||||
| 5 | В25/50=3950 | |||||
| 8 | В25/100=3988 | |||||
| 10 | В25/85=3435 | |||||
| 10 | В25/50=3470 | |||||
| 10 | В25/50=3935 | |||||
| 10 | В25/50=3950 | |||||
| 20 | В25/50=3950 | |||||
| 47 | В25/50=3950 | |||||
| 50 | В25/50=3950 | |||||
| 50 | В25/50=4200 | |||||
| 100 | В25/50=4200 | |||||
| 200 | В25/50=4200 | |||||
| 500 | В25/50=4450 | |||||
| 1000 | В25/85=4600 |
