| Место происхождения: | Хефэй, провинция Анхуй, Китай |
|---|---|
| Сертификация: | ISO13485 |
| Номер модели: | MF5A-7 |
| Количество мин заказа: | 500 шт. |
| Цена: | USD 4.80 /PC |
| Упаковывая детали: | Стандартная экспортная упаковка |
| Время доставки: | 20-25 рабочих дней |
| Условия оплаты: | L/C, T/T, Western Union |
| Поставка способности: | 3000 шт/месяц |
| ДРУГОВОДНАЯ ПОДОБНОСТЬ: | Перевозимый самолетами груз или другие | Выходной сигнал: | Аналогичный |
|---|---|---|---|
| Температурный диапазон: | 0°C~50°C | Допуск b: | 00,5% |
| Максимальная температура: | 80°C | Материал датчика: | Платина |
| Точность: | +/- 0,2°F | Изоляция: | Хорошее ограждение. |
| Толерантность: | (25 ~ 45) °C ± 0,1 °C | Покрытие: | Защита от перегрева |
| Продолжительность: | Более длительный срок службы | Конфигурация: | Да, да. |
| Цвет: | Амбер | Рабочая температура: | От 0°C+60°C |
| Размер: | 200cm |
Пробный датчик микротонкой пленки длиной 200 см
Описание продукта
Предметом является микротонкопленочный датчик длиной 200 см.Микро тонкопленочные сенсорные зонды инкапсулированы эпоксидом в полиамидных трубках с изоляцией полиэстеримида # 38 AWG твердых никелевых проводовОни имеют параллельное соединение и имеют стандартную общую длину 3, 6 и 12 дюймов.Эти термисторные зонды идеально подходят для использования с небольшими корпусами зондов и приложениями, которые требуют быстрого времени тепловой реакции.
Инженерная информация
Типичный диаметр 0,023 дюйма
Типичный размер провода # 38 AWG
Свинцовые: твердый никель, изоляция полиэстеримида
Материалы: эпоксид, полимид
Типичная константа рассеивания: 0,2 мВт/°С в неподвижном воздухе
Типичное время Постоянная в неподвижном воздухе: 3 секунды максимум
Пробный датчик микротонкой пленки длиной 200 см
Характеристики сопротивления/температуры
| Температура (°C) | 223Fu5 |
| - 10 | 100.3 |
| 0 | 62.92 |
| 10 | 40.56 |
| 20 | 26.82 |
| 30 | 18.16 |
| 40 | 12.58 |
| 50 | 8.892 |
| 60 | 6.407 |
| 70 | 4.700 |
Данные о надежности
| Положение | Условия испытаний | Критерии |
| Свободное падение | Трехкратное естественное падение на кленовую доску с высоты 1 м | △R, △B±0,5% |
| Сухое тепло | 1000 часов при 70°С | △R, △B±0,5% |
| Увлажненное тепло | 1000 часов при температуре 70°С и влажности от 90% до 95% | △R, △B±0,5% |
|
Цикл температуры (тепловой шок) |
Семь циклов: 1. -20°C в течение 12 часов 2. комнатной температуры в течение 1 минуты 3. 55°C в течение 12 часов 4. комнатной температуры в течение 1 минуты |
△R, △B±0,5% |
Способ подключения
Свинцовую проволоку можно присоединить к более крупным проволокам, обернув ее вокруг более крупной проволоки, а затем присоединить.
Пробный датчик микротонкой пленки длиной 200 см
Осторожность
Миниатюрный терморегуляторный датчик NTC изготавливается с использованием полупроводникового процесса.
Электростатический разряд точно так же, как обычные интегральные схемы.
Для предотвращения повреждения или отказа датчика рекомендуется принимать надлежащие меры предосторожности при обращении с ним.
Неспособность защитить датчик от ESD может также привести к повреждению оборудования, установленного с датчиком, поскольку электростатический разряд может вызвать небольшие изменения параметров,что означает, что датчик может не соответствовать опубликованным спецификациям..

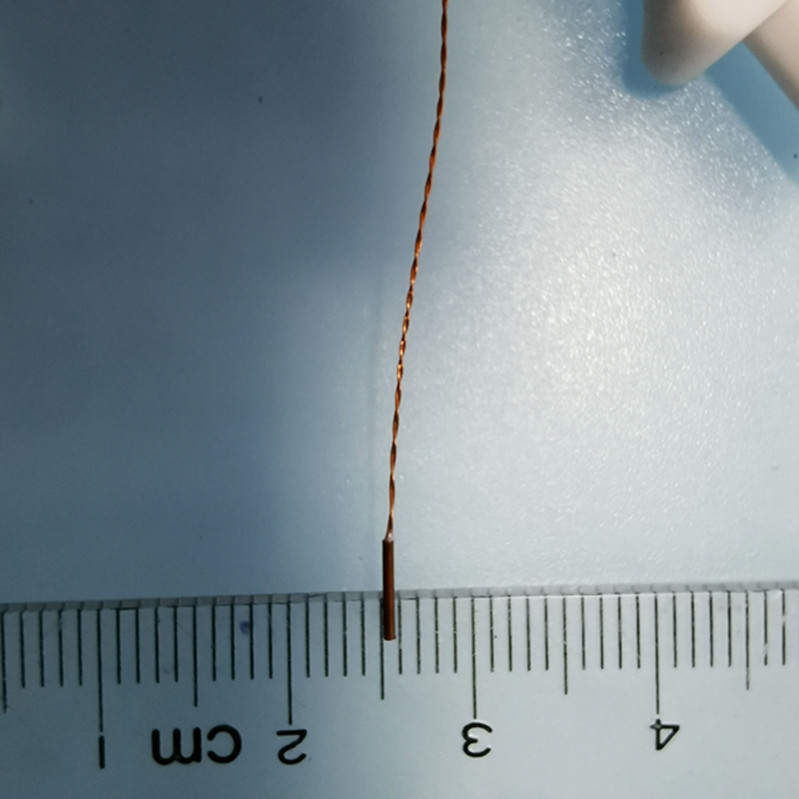

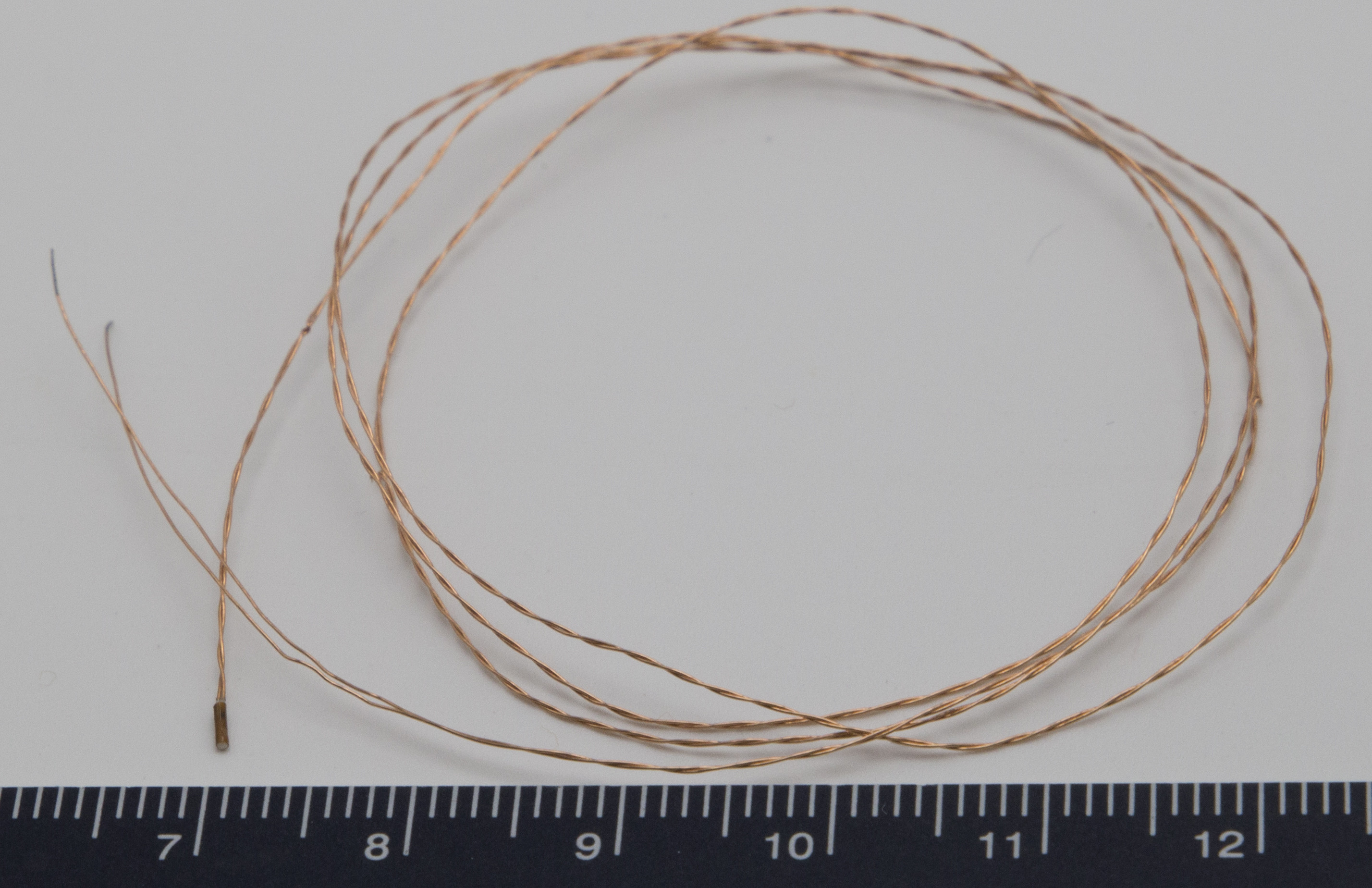

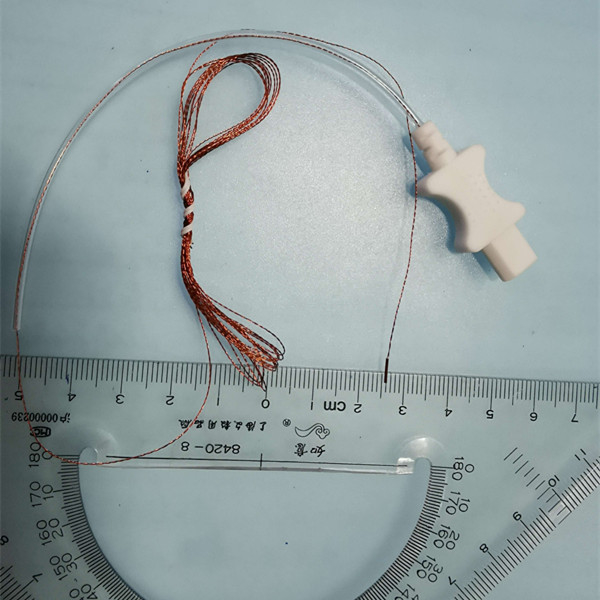

Изображение продукта
Применение продукции
Медицинские катетеры
Проводящие провода
Оборудование для испытаний
Медицинские изделия ручной работы
Контроль температуры тела
Другие приложения, требующие очень маленьких зондов
(1) Длина свинцового провода на основе требований заказчика (максимум 200 см).
(2) Протяженность проволоки с голым свинцом на заказ
Пожалуйста, свяжитесь с сотрудниками продаж Jingpu для продуктов без смолового покрытия на голове датчика для еще меньшего диаметра.
